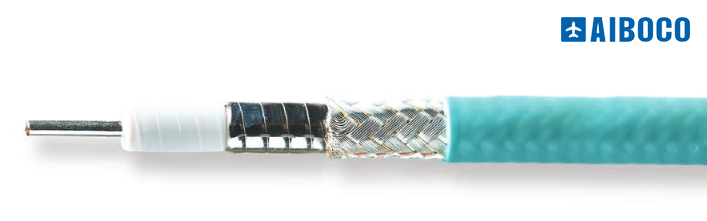

西安福川电子科技有限公司UGN070D微波电缆组件UTiFLEX的设计目的是化反射和传输损耗，同时限度地提高相位和振幅稳定性。这是通过仔细控制制造电缆所用的所有材料和工艺来实现的。以下是典型电缆结构的说明。许多其他的设计可以满足您的独特需求要求.中心导体固体或绞合镀银铜线符合ASTM B-298。与同等尺寸的中心导体相比，实心中心导体具有更小的射频电阻、更低的衰减，并且更易于弯曲。绞合中心导体更灵活，相位更稳定低介电弯曲密度PTFE/MIL-C-17，介电常数在1.4到1.7之间，具体取决于电缆类型。大多数传输损耗是由电介质直接或间接引起的。此外，介电常数决定了传播速度、温度范围、额定功率、相位和振幅稳定性，并有助于提高电缆的柔韧性。

西安福川电子科技有限公司UGN070D微波电缆组件UTiFLEX PTFE电介质密度低，热系数低膨胀。内部屏蔽镀银铜带符合ASTM B-298，螺旋缠绕，重叠量为40%分层。这个护盾提供了卓越的灵活性，同时提供了100%的覆盖。通过严密监控精密缠绕过程，并将介质的弹性与镀银铜带的性能相匹配，使屏蔽层各层之间的阻抗均匀、接触理想维护。外部屏蔽镀银铜线符合ASTM B-298，紧密编织在内屏蔽上。编织物主要是一个长度的成员，也增加了额外的射频屏蔽。对于重量非常重要的应用，如asspaceflight，微同轴电缆采用杜邦Aracon®作为编织层氟化材料护套乙烯丙烯（FEP），浅水蓝色。FEP具有优异的耐高温性和化学惰性。其他导管架材料，如用于航天应用的Tefzel®和碳负载Tefzel®。

西安福川电子科技有限公司UGN070D微波电缆组件，为了简化电缆选择过程，已将单个电缆分组到产品系列中。大多数灵活电缆用户希望的插入损耗与的尺寸和重量一致，而不牺牲灵活性。其他参数会影响价格和性能。使用下表和信息选择适合您需要的电缆。

带有绞合中心导体的电缆在弯曲时更趋于相位稳定。

带有实心中心导体的电缆在弯曲时更容易振幅稳定。

对于低于26.5 GHz的应用，从低损耗UFA210A电缆开始。

如果电缆将在实验室环境中使用，考虑低损耗UFA210B，因为它具有更长的弯曲寿命和更好的相位稳定性。

如果需要更低的插入损耗，则应选择超低损耗的SUFB205A或UFB197C。如果应用低于18 GHz，请选择超低损耗UFB311AO或UFB293C。

如果尺寸和灵活性至关重要，请考虑使用低损耗UFA147B或超低损耗UFB142C电缆。

UGN070D

UFF092D

UFF092F
